png.gif 应用形貌

       随着人们对智能手机的使用需求日益增添，智能手机性能提升的同时也带来了功率消耗大幅提升问题。在电池容量和体积受限情形下，手机充电器的快充手艺成为提高电池续航能力的有用解决计划。为了知足人们小巧便携需求，手机快充徐徐趋向较小的形状尺寸和较大的输出功率，而这对制造厂家在解决温升高、热性能差等问题方面提出了新的手艺挑战。

       为知足当下智能手机清静板电脑等充电器的需求，CRMICRO推出了一系列可靠、高效的高压及低压MOSFET。第六代R系列平面高压MOSFET产品，涵盖200V-1700V电压全系列产品，在知足客户种种选型需求的同时，该系列产品在提高温升效率、改善EMI特征、抗雷击浪涌能力方面有优异的体现。CRMICRO自主研发的高压超结MOS，接纳先进的多层外延和注入手艺，有海内领先的Rsp和FOM(QG              *RDS(on）)              。因其电流密度高、开关速率快、易用性好，为客户的高效率、高可靠性需求提供优异的选择。CRMICRO开发的SGT工艺低压MOS，有优异的FOM参数，便于客户提高产品功率密度 ；同时也开发了低VGS(th)产品，知足客户种种应用需求。多种封装形式如DFN8*8、DFN5*6等可知足终端应用小尺寸形状的需求。



  产品特色


arrow.gif             SJ MOS较低的FOM值，利于提升系统效率   4188云顶集团·(中国区)有限公司官网             产品参数一致性好
4188云顶集团·(中国区)有限公司官网             SGT   ;MOS较小的导通电阻，可知足温升、效率的要求    4188云顶集团·(中国区)有限公司官网             高可靠性

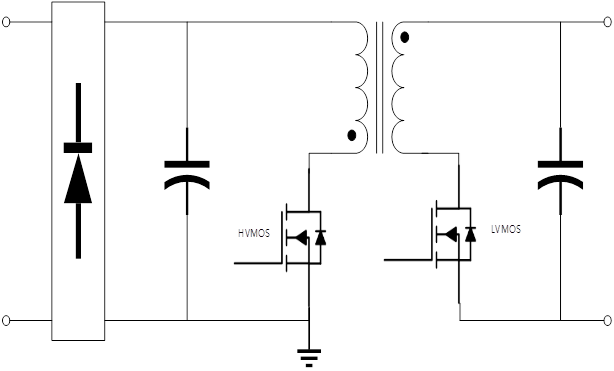

4188云顶集团·(中国区)有限公司官网 应用原理图

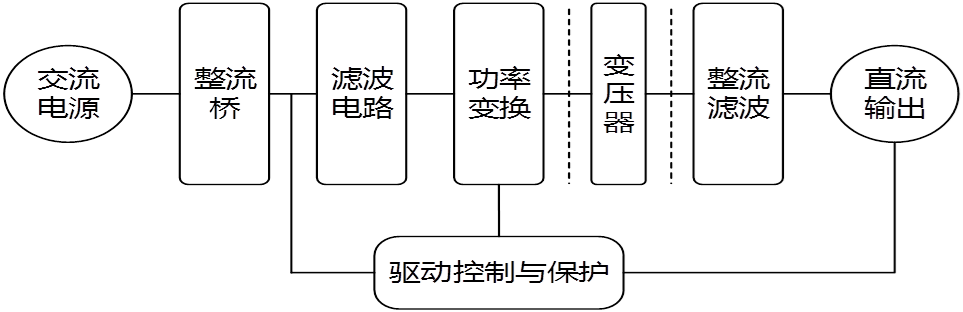

4188云顶集团·(中国区)有限公司官网 典范应用拓扑图





4188云顶集团·(中国区)有限公司官网 应用选型推荐



类型 产品名 封装 VDS RDS(on) @typ             ID             QG             RG @typ             特征
（V）                 (Ω)             (A) （nC）                 (Ω)
HV-MOS CRJL190N65GC DFN8*8 650 0.19 20 49 0.9 Low EMI
CRJT190N65GC TO-220 650 0.19 20 49 0.9 Low EMI
CRJF190N65GC TO-220F 650 0.19 20 49 0.9 Low EMI
CRJQ190N65GC TO-247 650 0.19 20 49 0.9 Low EMI
CRJS190N65GC TO-263 650 0.19 20 49 0.9 Low EMI
CRJF200N70G2 TO-220F 700 0.2 20 42 9.3 Low Qg
CRJS200N70G2 TO-263 700 0.2 20 42 9.3 Low Qg
CRJD290N65G2 TO-252 650 0.29 15 24 2.6 Low Qg
CRJF290N65G2 TO-220F 650 0.29 15 24 2.6 Low Qg
CRJS290N65G2 TO-263 650 0.29 15 24 2.6 Low Qg
CRJH360N70G2 TO-251 700 0.38 13 26 9.3 Low Qg
CRJD360N70G2 TO-252 700 0.38 13 26 9.3 Low Qg
CRJF360N70G2 TO-220F 700 0.38 13 26 9.3 Low Qg
CRJS360N70G2 TO-263 700 0.38 13 26 9.3 Low Qg
CRJM390N65GC PDFN5*6 650 0.45 11 22 2 Low EMI
CRJH390N65GC TO-251 650 0.45 11 22 2 Low EMI
CRJD390N65GC TO-252 650 0.45 11 22 2 Low EMI
CRT390N65GC TO-220 650 0.45 11 22 2 Low EMI
CRJF390N65GC TO-220F 650 0.45 11 22 2 Low EMI
CRJS390N65GC TO-263 650 0.45 11 22 2 Low EMI
CRJD650N65GC TO-252 650 0.68 7 15 2.5 Low EMI
CRJF650N65GC TO-220F 650 0.68 7 15 2.5 Low EMI
CRJH650N65G2 TO-251 650 0.65 7 12.5 6.5 Low Qg
CRJD650N65G2 TO-252 650 0.65 7 12.5 6.5 Low Qg
CRJF650N65G2 TO-220F 650 0.65 7 12.5 6.5 Low Qg
CRJH750N70G2 TO-251 700 0.75 7 12.5 8.5 Low Qg
CRJD750N70G2 TO-252 700 0.75 7 12.5 8.5 Low Qg
CRJF750N70G2 TO-220F 700 0.75 7 12.5 8.5 Low Qg
CRJS750N70G2 TO-263 700 0.75 7 12.5 8.5 Low Qg
CRJH800N65G2 TO-251 650 0.8 6 10.8 6.9 Low Qg
CRJD800N65G2 TO-252 650 0.8 6 10.8 6.9 Low Qg
CRJF800N65G2 TO-220F 650 0.8 6 10.8 6.9 Low Qg
CRJH850N65GC TO-251 650 0.85 5 11 3 Low EMI
CRJD850N65GC TO-252 650 0.85 5 11 3 Low EMI
CRJF850N65GC TO-220F 650 0.85 5 11 3 Low EMI
CRJH900N70G2 TO-251 700 0.9 6 11 9 Low Qg
CRJD900N70G2 TO-252 700 0.9 6 11 9 Low Qg






产品列表
充电器/适配器
产品型号 产品封装 产品种别
CRTE120N06L SOP-8 MOS
CRTH105N06L TO-251 MOS
CRTT095N12N TO-220 MOS
CRTS095N12N TO-263 MOS
CRTT150N15N TO-220 MOS
CRTS150N15N TO-263 MOS
CRTM025N03L DFN5X6 MOS
CRTT025NE4N TO-220 MOS
CRTD030N04L TO-252 MOS
CW431CS TO-92 线性稳压电路
