应用形貌
5G时代数据中心电源系统等应用领域信息化建想程序的加速 以及低碳经济的到来，使得UPS电源数字化、高频化以及优越的功率因数指标等成为主要手艺生长趋势。现在变换电路频率的提高，使得用于滤波的电感、电容以及噪音、体积等大为镌汰，使UPS效率动态响应特征和控制精度等大为提高；因此适用高频应用，且低功耗、可靠性强的电力电子开关器件将成为UPS未来焦点需求。
CRMICRO针对UPS 应用，充分思量了 更高开关频率和更高效率的要求，接纳Trench FS手艺，开发了 600V 20A~75A 和 1200V 15A/25A/40A 的全系列化IGBT产品，兼具短路耐受力强、低消耗的特点；
针对UPS中电池双向DC/DC电路应用，CRMICRO可提供电压规模30V~200V，电流规模30A~150A的中低压MOSFET产品，知足12V—72V电池电压需求。
CRMICRO新推出650V、1200V系列的SiC二极管，其导通特征及反向恢复特征与国际品牌靠近，且抗浪涌能力综合性能优异，适于高频高效的高端UPS应用。
产品特色
具有低Vce(sat)和开关消耗 SiC 二极管抗浪涌能力优异，温度特征稳固
Vce(sat)正温度系数，易并联 产品均抵达工业级可靠性标准
器件具有强的雪崩耐量和短路耐受时间

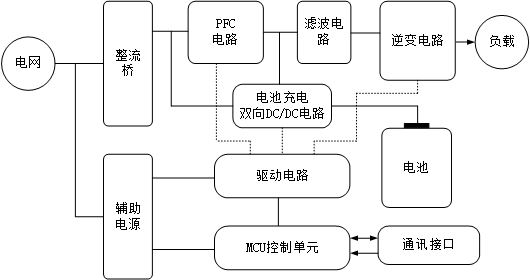

应用原理图

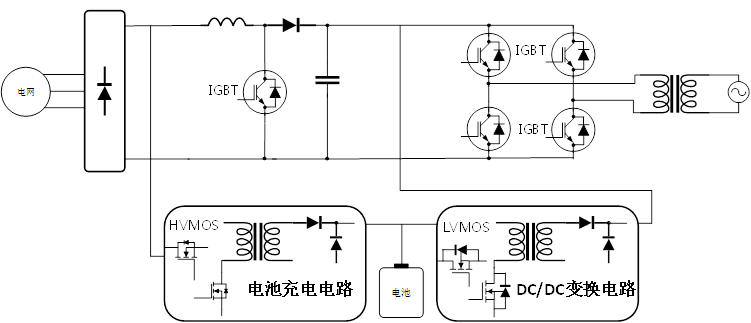

典范应用拓扑图
应用选型推荐
| 应用电路 | IGBT产品名 | 封装 | Vces | Ic@100℃ | VGE(th) typ | Vce(sat)@25℃ typ | 推荐应用频率 |
| （V） | （A） | (V) | （V） | (HZ) | |||
| PFC、逆变 | BT20T60AKFD | TO-247 | 600 | 20 | 5.4 | 1.7 | 10K~20K |
| BT30T60AKFK | TO-247 | 600 | 30 | 5.4 | 1.8 | 20K~50K | |
| BT40T60AKFD | TO-247 | 600 | 40 | 5.7 | 1.7 | 40K以下 | |
| BT50T60AKFH | TO-247 | 600 | 50 | 5.3 | 1.8 | 20K~50K | |
| BT60T60AKFH | TO-247 | 600 | 60 | 5.4 | 1.9 | 20K~50K | |
| BT75T60AKFH | TO-247 | 600 | 75 | 5.4 | 1.75 | 20K~50K | |
| BT15T120CKEH | TO-247 | 1200 | 15 | 6 | 2 | 15K-35K | |
| BT25T120CKEH | TO-247 | 1200 | 25 | 5.8 | 1.8 | 15K-35K | |
| BT40T120CKFH | TO-247 | 1200 | 40 | 5.8 | 1.9 | 15K-35K | |
| 应用电路 | MOS产品名 | 封装 | VDS | Ic@25℃ | RDS(on)@ typ | VGS(th) | QG @typ |
| （V） | （A） | （mΩ） | (V) | （nC） | |||
| 升压、逆变 | CS3205B8 | TO-220 | 55 | 120 | 7.6 | 2.0-4.0 | 74 |
| CS150N03A8 | TO-220 | 30 | 150 | 2.4 | 1.0-3.0 | 145.8 | |
| CS140N04A8 | TO-220 | 40 | 140 | 2.5 | 1.0-3.0 | 119 | |
| CS230N06B8 | TO-220 | 60 | 230 | 3 | 2.0-4.0 | 98.4 | |
| CS740A8H | TO-220 | 400 | 10 | 360 | 2.0-4.0 | 32 | |
| CS840A8H | TO-220 | 500 | 8 | 570 | 2.0-4.0 | 28 | |
| 应用电路 | 产品名 | 封装 | VRRM | IF | VF @ typ | IFSM | |
| （V） | (A) | （V） | （A) | ||||
| PFC、整流 | CRXI08D065G1 | TO-220-2L | 650 | 8 | 1.5 | 71 | |
| CRXQ16D065G1 | TO-247L | 650 | 16 | 1.5 | 71 | ||
| CRXQ20D065G1 | TO-247L | 650 | 20 | 1.5 | 90 | ||
| CRXQ32D065G1 | TO-247L | 650 | 32 | 1.5 | 162 | ||
| CRXU50D065G1 | TO-247-2L | 650 | 50 | 1.5 | 350 | ||
| CRXQ10D120G1 | TO-247 | 1200 | 10 | 1.5 | 46 | ||
| CRXU20D120G1 | TO-247-2L | 1200 | 20 | 1.5 | 130 | ||
| CRXU50D120G1 | TO-247-2L | 1200 | 50 | 1.5 | 350 | ||
